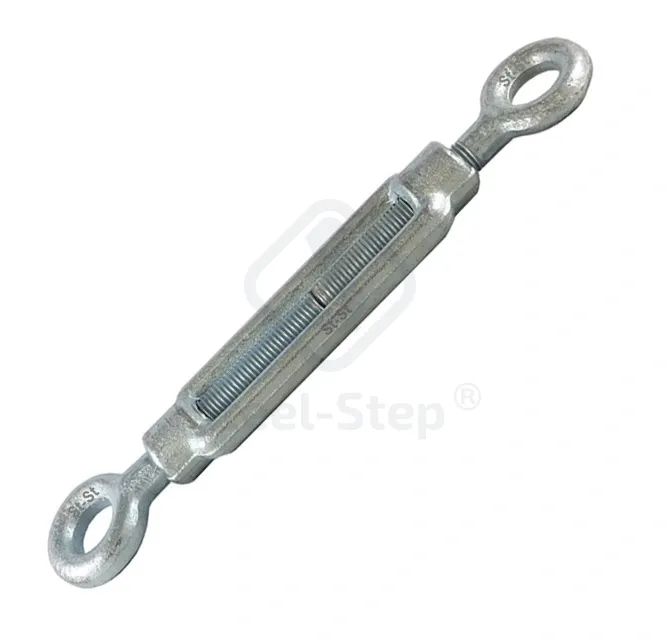

Kötélfeszítő szemes-szemes DIN 1480

Intinzator ochi-ochi DIN 1480 - Turnbuckle DIN 1480 eye-eye

Méret Ø	A mm	B mm	C mm	D mm	E mm	F mm	L1 mm	L2 mm	S.W.L. kg	Önsúly kg
M 6	12	110	74	50	10	4	155	225	225	0,080
M 8	15	110	80	52	11	5	160	230	410	0,140
M 10	18	125	97	60	14	6,5	200	270	650	0,250
M 12	21	125	106	67	17	8	205	270	930	0,370
M 14	23	140	126	83	18	8,5	240	325	1320	0,510
M 16	27	170	160	97	23	13	280	380	1770	0,950
M 20	34	200	190	116	25	14	310	410	2700	1,480
M 22	36	220	200	120	30	16	325	430	3300	2,060
M 24	39	255	210	125	34	17	400	565	3920	2,760
M 27	45	255	236	150	34	18,5	445	586	4951	3,910
M 30	45	255	240	150	38	19,5	451	595	6250	4,050
M 33	45	255	242	150	39	21	452	607	7560	5,750
M 36	55	295	276	160	48	27	510	673	9100	7,250
M 39	63	330	276	165	48	28	511	690	10600	9,360
M 42	63	330	320	180	55	40	575	754	12500	13,960
M 45	78	355	322	175	55	40	590	755	14400	19,100
M 48	78	355	322	180	55	40	590	755	16500	19,300
M 50	78	355	322	180	55	40	590	755	18100	20,600
M 52	78	355	322	180	55	40	590	755	18100	28,840

Acélból kovácsolt feszítő, horganyzott felülettel, metrikus menettel. Amennyiben a megfelelő termék kiválasztásával, műszaki alkalmasságával kapcsolatban kérdése van, forduljon szakembereinkhez! Telefon: 06 (52) 316-319
