Típus D x E |
Teherbírás WLL/To |
C ± 1 mm |
G ± 1 mm |
T ± 2 mm |
A ± 5 mm |
W ± 5 mm |
Ø ± 1.5 mm |
Önsúly kg |
|
| 90o | 0o | ||||||||
| M 8x13 | 0,30 | 0,60 | 16.5 | 53 | 42 | 55 | 30 | 14 | 0,54 |
| M 10x18 | 0,45 | 0,90 | 16.5 | 53 | 42 | 55 | 30 | 14 | 0,54 |
| M 12x20 | 0,50 | 1,00 | 16.5 | 53 | 42 | 55 | 30 | 14 | 0,55 |
| M 16x25 | 1,12 | 2,00 | 16.5 | 53 | 42 | 55 | 30 | 14 | 0,57 |
| M 20x33 | 2,00 | 4,00 | 19 | 68 | 56 | 70 | 35 | 16 | 1,11 |
| M 24x40 | 3,15 | 6,30 | 22 | 78 | 65,5 | 85 | 40 | 18 | 1,70 |
| M 30x50 | 5,30 | 10,60 | 28 | 113 | 80,5 | 115 | 50 | 22 | 3,90 |
| M 36x54 | 8,00 | 12,80 | 28 | 113 | 89,5 | 110 | 50 | 22 | 3,90 |
| M 39x54 | 10,00 | 12,80 | 27 | 110 | 89,5 | 115 | 50 | 22 | 4,00 |
| M 42x63 | 10,00 | 16,00 | 28 | 110 | 89,5 | 115 | 50 | 25 | 4,54 |

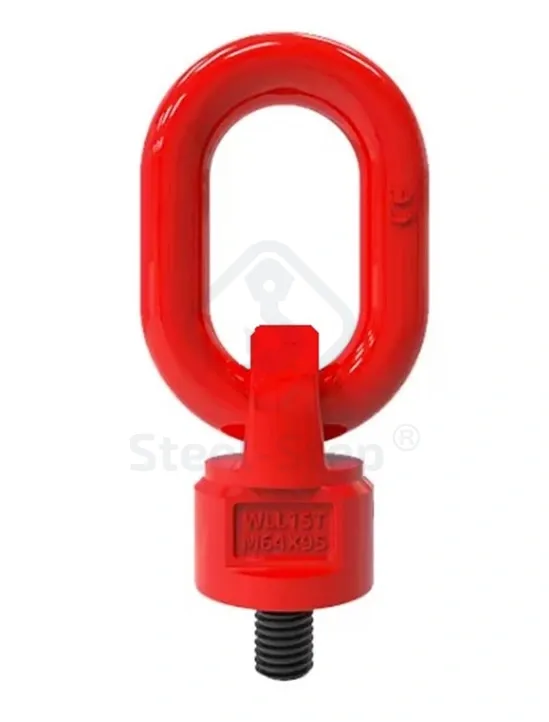

A gyártási és tesztelési szabvány: EN1677-4. Különleges, nagy intenzitású és nagy szívósságú ötvözött acélból kovácsolják, majd hőkezelik. Minden munkadarabnak át kell mennie a teszten, a terhelési határérték 2,5-szeresével. Szigorú mintavételezést, törésvizsgálatot, valamint 100%-os mágneses repedésvizsgálatot kell végezni minden darabnál. Felületkezelés: műanyag bevonat. Színkód: PIROS RAL 3020. G80 teherlánc függesztékhez használható. Amennyiben a megfelelő termék kiválasztásával, műszaki alkalmasságával kapcsolatban kérdése van, forduljon szakembereinkhez. Telefon: 06 (52) 316-319
