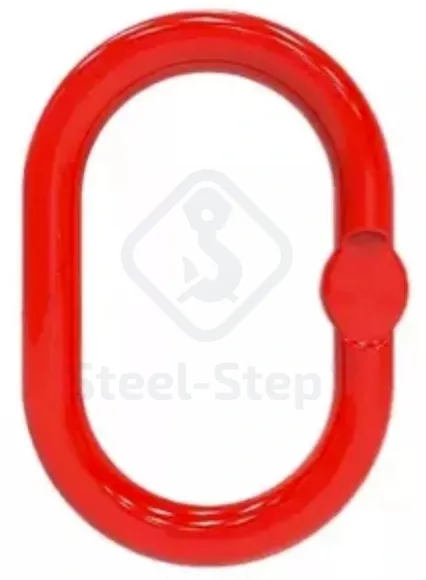

G80 Gyűjtőkarika DIN 5688-3

G80 Simplu - G80 Master link

Típus	Méret	Teherbírás WLL/To	A mm	B mm	D mm	Önsúly kg
8 - 6	A 13	1,60	110	60	13	0,34
8 - 7/8	A 16	2,12	110	60	16	0,54
8 - 8	A 18	3,15	135	75	18	0,82
8 - 10	A 22	5,30	160	90	22	1,50
8 - 13	A 26	8,00	180	100	26	2,32
8 - 16	A 32	11,20	200	110	32	3,95
8 - 18	A 36	14,00	260	140	36	6,34
8 - 20	A 40	17,00	300	160	40	8,96
8 - 22	A 45	21,20	340	180	45	12,80
8 - 26	A 50	31,50	350	190	50	16,55
8 - 32	A 56	45,00	400	200	56	23,28
8 - 72	A 72	63,00	460	250	72	45,76

A gyártási és tesztelési szabvány: EN1677-4 (a DIN5688-3 helyettesítője). Különleges, nagy intenzitású és nagy szívósságú ötvözött acélból kovácsolják, majd hőkezelik. Minden munkadarabnak át kell mennie a teszten, a terhelési határérték 2,5-szeresével. Szigorú mintavételezést, törésvizsgálatot, valamint 100%-os mágneses repedésvizsgálatot kell végezni minden darabnál. Felületkezelés: műanyag bevonat. Színkód: PIROS RAL 3020. Csak G80 1 vagy 2 ágú teherlánc és poliészter függesztékhez használható. Amennyiben a megfelelő termék kiválasztásával, műszaki alkalmasságával kapcsolatban kérdése van, forduljon szakembereinkhez. Telefon: 06 (52) 316-319

Típus

8 - 08

8 - 10

8 - 13

8 - 16

8 - 18

8 - 20

8 - 22

8 - 26

8 - 32

8 - 72

Méret

A 16

A 18

A 22

A 26

A 32

A 36

A 40

A 45

A 50

A 56

A 72

Teherbírás WLL/To

2.12

3.15

5.30

8.00

11.20

14.00

17.00

21.20

31.50

45.00

63.00
