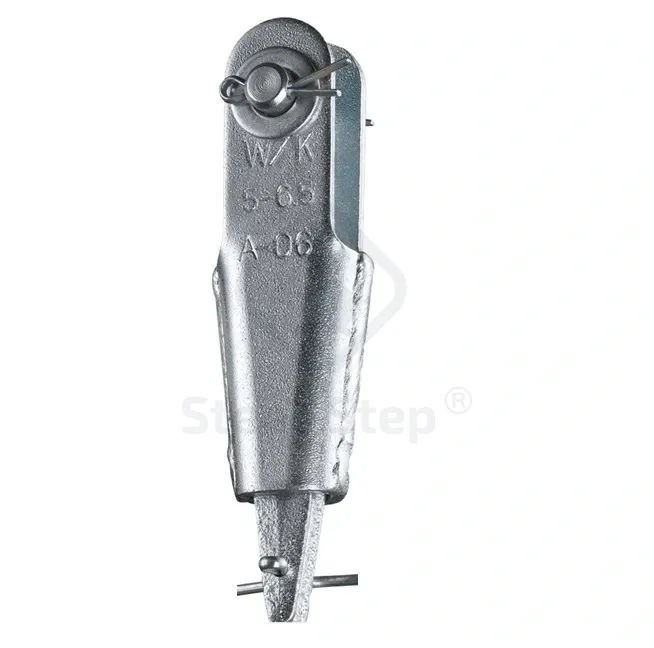

Kötélvégzáró DIN EN 13411-7

Papuc pentru cablu - Wire rope socket

Kötél átmérő Ø mm	b mm	c mm	d mm	h1 mm	r1 mm	r2 mm	h2 mm	Önsúly kg
4 - 5	12	32	10	110	2.5	9.5	68	0.2
5 - 6.5	10	36	10	100	3.25	9	58	0.2
6 - 8	14	45	412	150	4	12.5	92	0.5
9 - 11	17	60	16	190	5.5	16	117	1.0
12 - 14	22	74	18	230	7	19	141	2.1
15 - 17	25	90	22	260	8.5	23	162	3.7
18 - 20	27	106	25	300	10	26	186	5.4
21 - 22	32	107	42.5	284	13	30	182	6.1

Alkalmazási terület: A DIN EN 13411-7 szabvány szerinti / azzal megegyező kötélvégzárók kizárólag olyan kötelekhez használhatók, amelyek a Felvonókról szóló rendelet (AufV) és a vonatkozó műszaki szabályok (TRA) szerint kerültek méretezésre. Nem használhatók olyan sodronykötelekhez, amelyek névleges szakítószilárdsága meghaladja az 1770 N/mm² értéket. A kötélvég-rögzítés teherbírása az alkalmazott kötél típusától függ, ezért kizárólag a konkrét kötél alkalmazásával állapítható meg. Amennyiben a kötélvég-rögzítés magas hőmérsékletnek (pl. tűznek) van kitéve, a kötélvég-rögzítés minden elemét új alkatrészekkel kell kicserélni. Amennyiben a megfelelő termék kiválasztásával, műszaki alkalmasságával kapcsolatban kérdése van, forduljon szakembereinkhez! Telefon: 06 (52) 316-319

Kötél átmérő mm

4 - 5

5 - 6.5

6 - 8

9 - 11

12 - 14

15 - 17

18 - 20

21 - 21
