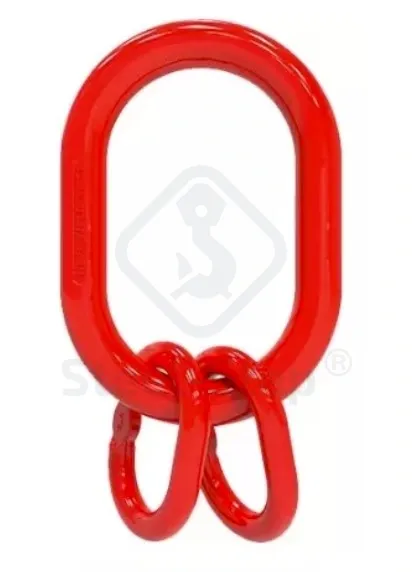

G80 Osztott Gyűjtőkarika EN1677-4

G80 inel triplu - G80 master link assembly

Tipus	Méret	Teherbírás WLL/To	B mm	D mm	L mm	B1 mm	D1 mm	L1 mm	Önsúly kg
8-6	19x13	2,36	75	18	135	25	13	54	1,18
8-7/8	23x16	4,25	90	22	160	34	16	70	2,20
8-10	27-18	6,70	100	26	180	40	18	85	4,00
8-13	33x23	11,20	110	32	200	50	22	115	6,10
8-16	36x27	17,00	140	36	260	65	26	140	9,80
8-20	50x33	26,50	190	50	350	100	32	180	22,60
8-22	50x36	31,50	190	50	350	100	36	180	25,20

A gyártási és tesztelési szabvány: EN1677-4 (a DIN5688-3 helyettesítője). Különleges, nagy intenzitású és nagy szívósságú ötvözött acélból kovácsolják, majd hőkezelik. Minden munkadarabnak át kell mennie a teszten, a terhelési határérték 2,5-szeresével. Szigorú mintavételezést, törésvizsgálatot, valamint 100%-os mágneses repedésvizsgálatot kell végezni minden darabnál. Felületkezelés: műanyag bevonat. Színkód: PIROS RAL 3020. Csak G80 3vagy 4 ágú teherlánc és poliészter függesztékhez használható. Amennyiben a megfelelő termék kiválasztásával, műszaki alkalmasságával kapcsolatban kérdése van, forduljon szakembereinkhez. Telefon: 06 (52) 316-319

Típus

8 - 10

8 - 13

8 - 16

8 - 20

8 - 22

Méret

27x18

33x23

36x27

50x33

50x38

Teherbírás WLL/To

6.70

11.20

17.00

26.50

40.80
